Wednesday, 22 December 2010

Fire Insulation System Buryat EI 120

Rockwool insulation panels being installed onto the facade
When you have your own business, your boss is the most demanding one: The Market. Only if you offer competitive and innovative products, the market will award you. This is the case of Buryat ( htt://www.buryat.es ), a Catalan company located in Barcelona, which is specialized in rockwool fire insulation technical solutions integrated in curtain wall systems. They invest to improve their products according to the observation market needs. Their system aims to minimize the number of pieces and reduce the assembly operation on site.

All of their systems are proprietary, according to the European Standards.






The new version of Buryat EI120, as solution for 1 meter fringe between slab concrete and curtain wall, is formed by four elements described as follows:
 High density rockwool insulation panel of 50 mm thickness.
 Espiga ACR: bracket between panels.
 Square profile: anchorage for horizontal panel on the lower slab side.
 Angled: anchorage for vertical panel internal aluminium frame.

The system is formed by a rockwool vertical panel inside the aluminium frame, afterwards two horizontal panel situated one on the top and one on the lower side slab. The lower panel is anchoraged to the slab through the square profile. The top panel is fixed between the concrete slab and vertical panel.
The rockwool panels are anchoraged to the concrete slab, in order to achieve the independence between fire insulation system and curtain wall.

Finally, the aluminium mullions are covered with a new rockwool panel through the Espiga bracket, providing continuity all across the facade. At the top area, the same rockwool panel is fixed against the vertical panel through the espiga bracket.
The free spaces between the rockwool panels and the slab concrete must be filled with intumescent sealants.

The insulation fire system integrated in a curtain wall passed the test, achieving 120 minuts of stability and integrity against fire.

1st step of the sequence of installation

2nd step of the sequence of installation

3rd step of the sequence of installation

4th step of the sequence of installation




Tuesday, 26 October 2010

Torre Agbar (Barcelona; Jean Nouvel, 2005)

Torre Agbar night view



The Torre Agbar was designed by Jean Nouvel in assotiation with B720 architects. The building of 144 meters in height is located between Avinguda Diagonal and Carrer Badajoz, near la Plaça de les Glòries in Barcelona.

According to Jean Novel, the shape of the Torre Agbar was inspired by the mountains of Montserrat and the shape of a geyser rising into the air.


The Agbar Tower envelope is a double skin facade with a maintenance catwalk within.

The double skin presents an inner leaf formed by windows within a steel frame and the outer leaf is formed by glass louvres supported onto supporting steel frames.

The design makes easier the façade installation, because the spandrel metallic cladding and the glass louvres were assemblied from the maintenance catwalk. This improved the site safety conditions whereas supposed a cost saving in lifting devices.

The glass louvres supporting frame and the catwalk were installed from the scaffoldings. Afterwards, the  catwalk was employed as a platform for the glass louvres installation, later used as the vertical protection for the rest of the façade works. Finally, any maintenance work can be done from the catwalk, being safety and accessible for any façade component.

One of the outstanding elements of the building is the façade lightening system. The tower has more than 4,500 luminous LED devices operating independently that enables the generation of images on the  envelope of the tower. The system is capable of creating 16 million colors.

Agbar Tower has achieved to become one of the landmarks in Barcelona, which is very meritorious  as  being surrounded by the projects carried out by the greatest architect ever, Antoni Gaudí.


View of the Barcelona from the maintenance catwalk

Installation works taking place from the scaffolding


Installation of the glass louvres taking place from the maintenance catwalk

Sunday, 24 October 2010

Burj Khalifa: un ejemplo de aplicación de sellantes de silicona

El autor del blog durante su visita al Burj Khalifa
Resumen del artículo publicado en el Boletín Electrónico de la Construcción el pasado 11 de enero de 2010, sobre la aplicación de sellantes de silicona. El título del artículo es: Las siliconas de Dow Corning protegen la torre Burj Khalifa de las duras condiciones del desierto.

La torre Burj Khalifa, antes llamada Burj Dubai, se eleva 818 metros por encima del nivel del suelo y se ve desde cualquier punto en un radio de 95 km. En este edificio de 160 plantas se encuentran la mezquita más alta del mundo en el piso 158 y la piscina más alta del mundo en el piso 78.

El Burj Khalifa establece el récord de la instalación de fachada con materiales como aluminio, silicona y vidrio . La fachada está formada por más 24.000 paneles de revestimiento en una superficie total de muro cortina de 132.000 m2.

El material de revestimiento se elaboró de manera especial empleando técnicas avanzadas de ingeniería, incorporando vidrios de altas prestaciones energéticas, material de sellado de silicona y adhesivos estructurales, parteluces de aluminio y antepechos de acero texturado con aletas tubulares verticales de acero inoxidable.

Ron Fillmore, director ejecutivo global del sector de la construcción de Dow Corning explicaba: “Hemos participado en muchas de las construcciones de edificios famosos en todo el mundo durante más de 60 años, por medio del acristalamiento estructural de muro-cortina, el montaje y protección contra diferentes condiciones climáticas, el montaje de vidrio de aislamiento y el sellado interior. Esa experiencia previa junto con la eficacia probada de nuestra tecnología de siliconas, han tenido un papel crucial en este proyecto,”

El proyecto era único en todos los aspectos: el tamaño, la complejidad y la cooperación de una industria plurinacional. Las duras condiciones ambientales proporcionaron otro desafío único, dado que los materiales de construcción tienen que resistir la prueba del tiempo en el desierto.

“En Dow Corning estamos encantados con este tipo de desafíos. Se ajustan perfectamente a las propiedades de nuestras siliconas, que tienen una duración increíble y son ideales para condiciones ambientales adversas como ésas,” comentaba Jean-Paul Hautekeer, director de Marketing Global de proyectos de construcción. Las soluciones para la torre Burj Khalifa incluyeron los servicios de apoyo a proyectos globales de Dow Corning, de probada eficacia, que se comercializan actualmente como un programa integrado y totalmente dirigido al cliente llamado “Quality Bond”.

“El programa Dow Corning Quality Bond eleva la adhesión y sellado con silicona a un nuevo nivel, por medio de la introducción de un conjunto de servicios y compromisos, relevantes para todos los miembros de la cadena de especificación del proyecto de construcción. Ofrece eficacia garantizada y tranquilidad,” afirmaba Tim Efthimiady, director comercial del sector de la construcción en Europa y Oriente Medio. La torre Burj Khalifa ha sido la oportunidad ideal para ofrecer nuestro programa Quality Bond a las diferentes empresas ligadas al proyecto, desde el contratista de los vidrios y muro cortina hasta el contratista principal, arquitecto y consultor”.


Vista del Burj Khalifa y alrededores

Friday, 17 September 2010

Gas Natural Torre Marenostrum in Barcelona (EMBT, 2006)


Night view of the Gas Natural Tower

One of most wonderful modern buildings in Barcelona city is the Gas Natural Tower located in the Barceloneta. This project was designed by the Catalan architect Enric Miralles and the Italian architect Benedetta Tagliabue.

The building is clearly divided in the three areas: tower, aircraft carrier and the waterfall.

The singularity of the project is the enhanced external reflection of the glass, which appears to be studied in detail by the architects. The aim seems to achieve a certain grade of distortion on the external tempered glass. Distorsion is commonly reduced as much as possible because it is perceived as an inadequate quality, even there is a standard regulating the level of distortion on tempered glass. It appears the project is not in accordance with the standards, but it is done in purpose.

The waterfall is an interesting facade for two reasons, envelope's geommetry and facade structural system. The point supported glass system is formed by the following components:

•Steel sub structure fixed onto the slabs .
•Stainless steel component providing allowances to align the facade.
•Spider glass bracket.
•Stainless steel bolt suited for structural glass.
•Tempered Solar control glass with drills to be supported on the bolt.

Wood patterns were employed to get precisely the glass panes dimensions due to the complexity of the design.

The building can be admired from the costline as one of the landmarks in the district.


Wood model of the structure



Waterfall facade view during its construction. The wood patterns can be seen within the sub structure.





Criterios para la elección de un vidrio adecuado

1. DIMENSIONES: que sea posible fabricar. Según la composición del vidrio requerido sea realizable según las tecnologías de transformación que se disponen.

2. ASPECTO: Reflexión exterior (Re).

3. ILUMINACIÓN: Transmisión Luminosa (TL), que sea la adecuada para el uso del espacio que se proyecta.

4. SEGURIDAD: cumplir la normativa que corresponda. España dispone del CTE, en el Documento Básico SU, Seguridad de Utilización.

5. COMFORT: condensaciones, radiación ultravioleta, aislamiento acústico y temperatura cara interior son los parámetros a tener controlados para obtener un diseño adecuado.

6. AHORRO ENERGÉTICO: Factor Solar (FS) y transmitancia (U) son las dos variables a considerar. España está regulado por el CTE, en el Documento Básico DE-HE Ahorro de Energía, que indica los valores de FS y U según la situación geogràfrica.

Wednesday, 18 August 2010

Teatre Nacional de Catalunya (Ricardo Bofill,1996)




Vista desde el interior de la fachada principal del Teatre Nacional de Catalunya

La fachada de vidrio del Teatre Nacional de Catalunya, obra del Arquitecto Ricardo Bofill, es un muro cortina abotonado formado por vidrio transparente y una subestructura metálica formada por pilares y jácenas de perfil tubular.

El muro cortina está formado por los siguientes elementos, desde el exterior al interior:
  • Vidrio templado con taladros de medidas 2mx2m.
  • Rótulas de fijación del vidrio en acero inoxidable.
  • Manecilla de sujeción de rótulas en acero.
  • Elemento regulador que une la manecilla a la jácena.
  • Jácena metálica unida al pilar situada cada 2 metros.
  • Pilar metálico situado cada 4 metros.

El sistema estructural es apoyado y rígido porqué las cargas gravitatorias y de viento, que genera cada placa de vidrio que está suspendida a través de las rótulas,son transmitidas al pilar metálico que está situado cada 4 m. a través de la jácena que sostiene la manecilla. La carga que recoge el pilar es conducida a la estructura principal edificio.

La manecilla está unida a la jácena por un elemento de regulación que permite anivelar el plano de fachada y corregir las desviaciones propias de los pilares y jácenas. Estos elementos de transición son imprescindibles porqué el acero tiene unas tolerancias superiores al vidrio. Por tanto, este elemento es clave en la puesta en obra, donde hay que preveer y controlar las tolerancias de los diferentes materiales que forman la fachada.

Un aspecto a destacar es el acabado blanco de los pilares y jácenas metálicas, que disminuye las tensiones y deformaciones por dilatación del acero. En el caso de ser un acabado oscuro, incrementa las dilataciones por las variaciones de temperatura, incrementando tensiones y deformaciones.


Friday, 30 July 2010

40 Bond Street (New York; Herzog & de Mouron,2006)

Vista de la fachada en 40 Bond Street en New York



La fachada del 40 Bond St en New York City, se caracteriza por presentar una gran precisión visual. A lo largo de la fachada discurren un gran número de líneas verticales y horizontales generando formas que recuerda tubos de vidrio, que deben su uniformidad al ensamblaje de las diferentes piezas que lo componen. Este ensamblaje es posible debido al corte de precisión desarrollado durante la fabricación y que facilita la tarea de instalación.


Destacar el juego de reflejos obtenido por los vidrios curvados serigrafiados en tonalidades grises y verdes que queda reflejada sobre una plancha de acero inoxidable ubicada en la parte posterior del vidrio.


La composición del vidrio es curvado laminado formado por luna verde en masa de 5 mm y un vidrio float de 5 mm. Con el objetivo de ocultar el acristalamiento estructural de sellante de color gris, se creó una serigrafía de patrón degradado de puntos con pintura de color gris en la parte inferior del edificio y de color verde en la parte superior.


*Resumen del artículo publicado en la Revista Hueco Arquitectura*



Detalle que muestra la precisión de la unión entre los paneles verticales y horizontales


Detalle constructivo de la solución de fachada

Vista de la fachada donde se aprecia la geometría del vidrio curvado

Friday, 9 July 2010

Roca Barcelona Gallery (Carles Ferrater, 2009)

Detailed view of the facade from the outside of the building

I visited the Roca Barcelona Gallery due to its interesting facade design, although the facade system is simple, the result is innovative, as the glass is the main feature of the building.

The facade is formed by clear laminated glass louvres put all together through a sealant and supported in steel frames. The glass louvres are positioned at the perpendicular facade plane, giving a very particular and different appearance depending on the day time and the position of the observer.


Night view from the outside of the building

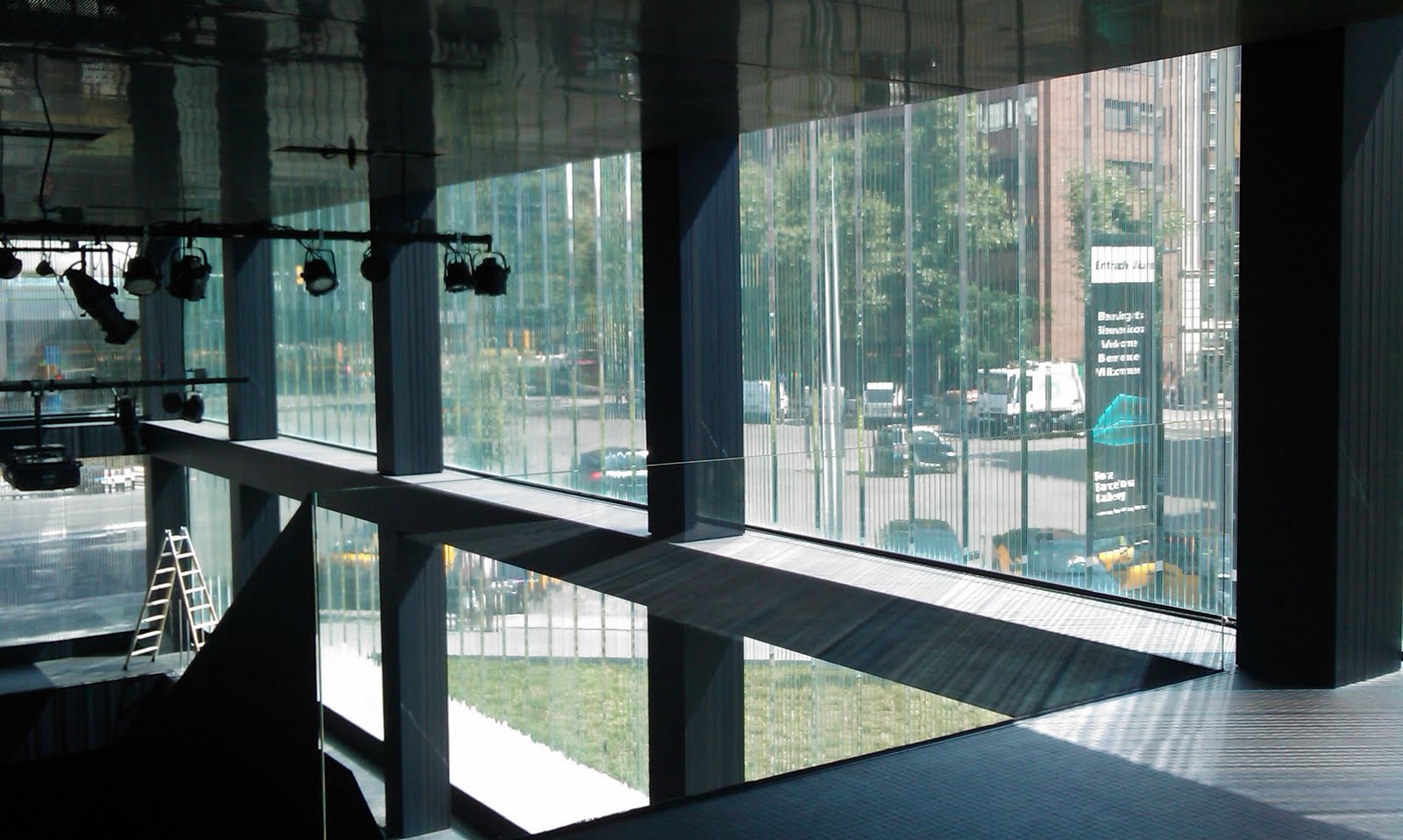

Internal view of the facade

Wednesday, 23 June 2010

Oficinas Macfrin (Sant Celoni, 2006)

Imagen general del edificio situada a pie de la autopista AP-7


El edificio de oficinas de la empresa Macfrin, ubicado en Sant Celoni, a pie de la autopista AP-7 en la salida número 11 Montseny-Sant Celoni. Su actividad de la cual son las cocinas industriales.

El autor del diseño del edificio es el fundador de la empresa, la primera generación de la familia Miró, inventor del asador de pollos con la marca Eurast. Actualmente, la empresa ha crecido y evolucionado, dirigida por la tercera generación de los Miró.

La fachada está formada por muro cortina modular de doble piel integrado con panel sándwich arquitectónico. La singularidad de la fachada está en la geometría, ya que tiene forma de W, por tanto cada dos paneles aparece una esquina, uno de los puntos singulares de una fachada y que deben ser tratados con rigor, con el fin de tener un resultado de calidad.

El éxito de su construcción se basó en el trabajo previo de ingeniería, donde se realizó un levantamiento topográfico para definir la envolvente de fachada completa, porqué el muro cortina y el panel arquitectónico están integrados.

Una vez creado el modelo en la fachada con el software correspondiente, se hizo un replanteo en obra con los anclajes y la subestructura de fachada, para comprobar que la envolvente definida en el software era correcta. Las referencias de origen del replanteo fueron las mismas que la del levantamiento topográfico.

Verificada la envolvente de fachada definida se procedió a fabricar la totalidad de la fachada, al mismo tiempo que se montaban los anclajes y la subestructura. Posteriormente, se montaron los módulos prefabricados de muro cortina y los paneles arquitectónicos.

La geometría de fachada en W generaba muchos encuentros que se resolvieron con calidad consecuencia del riguroso trabajo realizado en la fase de definición.

Imagen de la fachada principal

Mejoras técnicas en sistemas de ventanas

--> A continuación, adjuntaré una serie de imágenes que muestran el interior de un sistema de ventanas que me gustan por los detalles de calidad que presentan. El objetivo no es destacar ninguna marca en concreto. El objetivo es exponer soluciones y aportar puntos de vista que sean interesantes y didácticos:

1.-La unión del perfil vertical con el horizontal es mediante dos escuadras selladas y encoladas. La unión es un nudo rígido. Se observa en la imagen, una sección de los dos perfiles unidos por la rotura térmica, con los materiales de unión descritos.

2.-Mecanismo oculto de inoxidable.

3.-Taladro diseñado para facilitar la respiración del sistema.

4.- Maneta de diseño universal para todas las aplicaciones. Se puede montar de manera sencilla una vez se entrega la ventana al cliente, evitando que nadie más pueda manipular la ventana durante la construcción del edificio

5.-Herrajes de inoxidable. Un aspecto fundamental en la calidad de las ventanas es la calidad de los herrajes.

6.-Conductos que facilitan la  inyección de la cantidad adecuada de silicona y cola durante la fabricación, para la unión de los perfiles vertical y horizontal.

7.-Junta de esquina que resuelve el encuentro a inglete entre la junta vertical y horizontal.



Thursday, 17 June 2010

Edificio MediaTic en Barcelona (Enric Ruiz Geli, 2010)

Edificio Mediatic durante su construcción
Detalle de los soportes de la piel exterior de fachada

El pasado 7 de junio se presentó el certamen de emprendedores bizbarcelona en el edificio Mediatic, ubicado en el distrito 22@ de Barcelona, obra del arquitecto Enric Ruiz Geli, donde la fachada está formada por un material de última tecnología: el EFTE.

Las fachadas de EFTE consisten en burbujas de aire formadas por membranas del polímero Ethylene Tetra Flouro Ethylene de espesor del orden entre 90 y 200 micras. Las membranas se sujetan mediante marcos perimetrales de aluminio anclados al edificio y se hinchan con una bomba con presión de 220 pascales. La membrana se produce en lámina mediante extrusión y se le añaden aditivos para mejorar sus propiedades.

Se describen a continuación algunas de las características del EFTE:

i. El EFTE es un plástico transparente resistente a los rayos ultravioleta, que permite que no amarillee como otros plásticos.
ii. Tiene un peso 100 veces inferior al vidrio.
iii. La aplicación más utilizada es en estructuras tensadas.
iv. Es estanco al aire. Como en el vidrio se debe cuidar el diseño de las uniones, que es el punto donde se pueden generar filtraciones.
v. La transmitancia térmica es superior a la del vidrio.
vi. La transmitancia luminosa es alrededor del 95%.
vii. Existe la posibilidad de serigrafiado para modificar la transmisión luminosa y el factor solar.
viii. La membrana no es una barrera a las ondas acústicas.
ix. Se debe tener en cuenta el consumo del motor , ya que la cámara deber ser mantenida a una presión constante, porqué se pierde aire al absorber cargas.
x. En caso de corte de electricidad, la presión entre las láminas se mantiene entre 4 y 8 horas.
xi. Es posible romperlo con un elemento punzante.
xii. En caso de reposición, la membrana puede ser reemplazada desde el exterior, sin tener que intervenir desde el interior.

Wednesday, 9 June 2010

Aeropuerto de Barcelona Terminal 1 (Ricardo Bofill,2008)


Vista de la fachada desde el exterior

Vista de la fachada desde el interior
Vista de detalle del anclaje de fachada



Esta es la solución de fachadas de la Terminal 1 del aeropuerto de Barcelona, firmada por el arquitecto catalán Ricardo Bofill. Presenta un sistema estructural rígido y apoyado, ya que las cargas gravitatorias y de viento que genera cada placa de vidrio fijada con los cuatro clips, se transmite a los perfiles horizontales de acero, sigue su camino por los pilares, para ser conducidas a los elementos de estructura principal del edificio.

El vidrio está fijado a la estructura mediante un anclaje que está formado por dos piezas, el diseño del cual permite alinear la fachada y corregir con una tolerancia definida la desalineación de la estructura de acero.

La fachada presenta una elevada transmisión luminosa y el acabado de estructura en color blanco colabora con la reflexión de la luz. Al mismo hay una menor absorción de calor por parte de la estructura y reduce las deformaciones y tensiones por dilatación.

Tuesday, 8 June 2010

Artículo 5: Mejora del aislamiento al fuego

Página 1
Página 2
Página 3


Adjunto mi quinto artículo técnico en fachadas, que trata sobre el aislamiento al fuego en fachadas ligeras. Hace un recorrido a la normativa, criterios de diseño, la interacción con los Bomberos y se presenta una propuesta de solución homologada.

Este quinto artículo tengo el privilegio de redactarlo conjuntamente con un emprendedor en la materia: Albert Martínez, Director de BURYAT, que proporcionan asesoramiento y fabricación de sistemas de aislamiento al fuego, con productos propios homologados. Este interés por la  investigación y el ensayo  les conduce a mejorar sus sistemas de manera continuada y dar un buen servicio al cliente.

Deseo que este nuevo artículo sea de vuestro interés.

Tuesday, 18 May 2010

Fascinating glass replacement (Frankfurt, May 2010)

External view of the skylight of the mall in Frankfurt

I came across the replacement of one glass pane within a complex geometry skylight of a mall in Frankfurt (Germany). The three pictures included in this post show the particular situation, when two specialists suspended from a fixed point onto the glass slope were carrying out the operation with precision.

They were breaking the glass into small pieces and dropping them in a provisional gutter fixed in the glass below. I did not see any piece of glass falling out of the gutter during the time that I observed the process. Furthermore, noone in the mall appeared to notice such a sensitive operation.

In view of the explained above, they deserved to be named as specialists.

View from the inside the mall during the glass replacement
The specialists are breaking the glass into small pieces and collected into the provisional gutter



Monday, 10 May 2010

Lucernario en Oporto (Soto de Moura, Enero 2001)




Vista exterior del lucernario y la estructura de sujeción

El primer proyecto de fachadas que tuve la oportunidad de trabajar, en enero de 2001, presentaba  incentivos muy importantes. Primero, un proyecto singular internacional, que trataba de un lucernario abotonado con una estructura de cables en Oporto. Segundo, un arquitecto de prestigio: Soto de Moura. Tercero: lo hacía supervisado por un ingeniero experto y reconocido en fachadas.

El edificio da Antiga Cadeia e Tribunal da Relaçao do Porto presenta un lucernario de 80 metros cuadrados suspendido de vigas inspiradas en el concepto de estructuras de cables con vidrio templado laminado. Se considera un paramento inclinado, porqué presenta una inclinación superior a 15 grados.

La estructura de acero, anclada en sus extremos a piedra granítica, presenta los cordones superior y inferior en forma parabólica con redondos macizos pretensazos. El inferior absorbe las cargas gravitatorias y el superior contrarresta la succión a la que está sometido el paramento inclinado. Ambos cordones están unidos por un tubo redondo esbelto de 8 metros de luz.

El diseño de la viga de cables debe seguir una forma parabólica, y = k · x ^ 2, para obtener unas óptimas prestaciones. Es sabido que un cable de masa despreciable, tendido entre dos puntos y sometido a una carga uniforme aplicada sobre su proyección horizontal adopta una forma de parábola. Las vigas de cables tienen un comportamiento no lineal. Un análisis lineal llevaría a sobreestimar esfuerzos y dimensiones.

Con la presencia de las vigas de cables reduce la inercia del tubo redondo central donde se fijan los cordones superior e inferior. Por tanto, se obtiene una óptima respuesta estructural con una reducción de materiales.

El cálculo del vidrio también se debe realiza mediante un análisis no lineal, ya que cuando la placa de vidrio entra en carga y se deforma, aumenta su rigidez, hecho por el cual se denomina estructura formo-resistente (para los que no conocéis estos conceptos, en mi Artículo1 de vidrio no lineal están explicados).

La pendiente óptima de la cubierta que se obtuvo en base a experiencias anteriores, concluía que debía ser 3,1416%. Para este proyecto permitía una correcta evacuación de aguas pluviales y minimiza la deformación del vidrio por peso propio.

Os adjunto tres imágenes del proyecto. La primera, una imagen del lucernario acabado. La segunda, una de las vigas de cables en taller, sometida a un ensayo de carga por peso propio, del cual se obtuvieron resultados muy aproximados entre el ensayo y el cálculo realizado. La tercera, un detalle de la unión de la estructura parabólica con la biela vertical.

Fue una experiencia enriquecedora y apasionante que inició mi interés por este oficio.

Imagen de una de las vigas de soporte durante su fabricación
Imagen de detalle de una de las conexiones de la viga de soporte del lucernario



Monday, 19 April 2010

Hotel Vela en Barcelona (Ricard Bofill,2010)

Vista exterior del Hotel Vela

Vista del interior desde una de las habitaciones

Hoy se ha publicado esta noticia, referente al Hotel Vela, recientemente construido en la ciudad de Barcelona y que os presento a continuación:

El skyline del puerto de Barcelona cuenta con un nuevo icono de arquitectura y 105 metros de altura varado a la orilla del mar. Inaugurado el pasado 1 de octubre de 2009, el edificio diseñado por el Arquitecto Ricardo Bofilly reconocible por su forma de vela. El W Barcelona, único hotel con acceso directo a la playa, echa el ancla en el Passeig de Joan de Borbó.
Con su fachada de vidrio reflectante, lo que permite que el hotel cambie de color en función de la hora del día, el esbelto rascacielos de 26 pisos se sitúa de forma perpendicular al muelle, por eso desde prácticamente todas las habitaciones se puede disfrutar de unas magníficas vistas de la ciudad y del mar. Alojarse en el W Barcelona es como surcar las aguas oscilantes del mar a bordo de un maravilloso velero.
El hotel es el primero que la compañía americana W Hotels Worlwide inaugura en Europa Occidental. Ocupa una superficie de 42.812 metros cuadrados y alberga 473 habitaciones.W Barcelona también ofrece a sus clientes el primer Bliss Spa de España –la meca del masaje corporal y los tratamientos faciales– y un restaurante bajo la dirección del chef catalán Carles Abellán.

EL MAR, ELEMENTO OMNIPRESENTE
La decoración interior del hotel se inspira en el fondo del mar, por eso el mobiliario bajo, la paleta de colores, los pufs, mesitas transparentes, lámparas y floreros parecen medusas, erizos de mar, corales. Los colores empleados recuerdan al agua, a la arena de la playa y también los cojines y vinilos de paredes quieren emular la estructura del placton. El mobiliario y los elementos decorativos tienden a ser bajos para no interrumpir las vistas a la ciudad y al Mediterráneo, que son el mayor activo del hotel.
El color rojo de los pasillos, así como el hecho de que tanto el ascensor como los pasillos estén más oscuros que el resto es para que el impacto de las vistas sea más efectivo. Además, el rojo es un color que contrasta muy bien con el azul del cielo y el mar. En este sentido, Marta de Vilallonga, diseñadora de interiores del Taller Design Bofill, afirma que "el imponente atrio en la entrada del hotel cautiva al visitante; es como sumergirse entre dos muros de coral rojo". Para Vilallonga, éste es el espacio más sorprendente del diseño interior del edificio. El mayor reto, sin embargo, fue colocar la cama extra grandeemergiendo justo en medio de la habitación, mirando directamente al mar, "un sueño muy seductor destinado al placer, donde la cama se convierte en el centro del mundo".

EL PROYECTO DE ILUMINACIÓN
El estudio lumínico del W Barcelona ha sido realizado por bm lighting design. Birgit Walter ha tenido en cuenta la identidad de la Ciudad Condal y el espacio en el que se ubica la obra para lograr una compenetración total entre ambas.
El mayor reto fue colocar la cama emergiendo justo en medio de la habitación, mirando directamente al Mediterráneo.
A nivel exterior, se ha realzado la arquitectura del hotel delimitando su perfil con una línea de leds blanco en la fachada, mientras que en el interior, se ha ensalzado la funcionalidad de cada uno de los espacios, formas y volúmenes estructurales del edificio, a través de la luz.
En la zona del welcome desk impresiona la gran columna de leds multicolor y de luces dinámicas en la pared del atrium rojo que, acorde con la música, juegan un papel fundamental en la bienvenida a un espacio de última generación y fascinantes avances tecnológicos. En la habitación,la iluminación se presenta con cuatro escenas, día, noche, wow y baño. En estos espacios, se ha tenido en cuenta la importancia de las vistas, por eso no se encuentra ningún foco en techo en los primeros cinco metros de la habitación y las luminarias decorativas son todas con direccionalidad de suelo, asegurando la visión nocturna de la vista sin reflejos en fachada. Esta iluminación baja se implementa con caja de luz en baño creando un espacio de volumen tipo linterna.
La zona lúdica compuesta por el W bar, el restaurante Wave y el Living Room, es una de las zonas más vistosas, lugar de encuentro entre los clientes, que se encuentran rodeados por paneles de cristal iluminados con plantas artificiales regadas por focos de luz artificial tipo led RGB. La capacidad dimerizable de estos paneles con control dmx, la intensidad de la luz que reciben los espacios se va modificando, adaptándose a las circunstancias lumínicas de cada momento del día. Todo el hotel está gestionado por un sistema de control que se adapta a las funciones lumínicas las 24 horas del día.

Vidrio: Conceptos generales


El vidrio, como elemento con más presencia en la fachada, forma parte del filtro que permite obtener la luz y utilizarla como se desee.

Una de las principales cuestiones a resolver de las fachadas, es obtener un eficiente control solar, con alta transparencia luminosa, al tiempo que un balance térmico positivo.

El balance térmico dependerá de la orientación de la fachada y la época del año. El cerramiento deberá ser capaz de ganar calor cuando las temperaturas externas son bajas y rechazarlo, en caso contrario, favoreciendo o evitando el efecto invernadero.

El efecto invernadero, consiste en la energía solar que entra en un edificio a través de un acristalamiento, es absorbida por los objetos, que al calentarse, reemiten una radiación térmica en forma de onda infrarroja, a la cual los vidrios son opacos. La energía solar que entra, queda apresada en el edificio que tiende a calentarse. Un ejemplo, es el interior del coche a pleno sol, con las ventanillas cerradas, que los objetos como el salpicadero emiten calor que no puede ser evacuada a través de los vidrios. Para evitarlo, una solución es garantizar la circulación de aire.

Es importante conocer como obtener beneficio de cada orientación, según la trayectoria del Sol (Figura 7):

- Orientación norte: no se beneficia del sol, pero la calidad de luz natural es muy constante, no produce reflejos, no calienta. Las naves industriales de diseño tradicional con cubiertas en forma de diente de sierra, orientaban las zonas de visión a norte y las zonas opacas a sur. Las bibliotecas, salas con ordenadores o zonas de oficinas buscan esta orientación.

- Orientación sur: aprovecha al máximo los beneficios del sol en invierno y permite obtener ganancias térmicas durante los meses fríos, donde la trayectoria del sol es baja. En verano, donde la trayectoria del sol es alta, se deben prever elementos de protección solar.

- Orientación este y oeste: reciben la máxima energía en verano, por la mañana se aprovecha la luz del este y por la tarde del oeste. La posición del sol es baja, se deben prever elementos de protección solar, con el fin de reducir la entrada de calor y los efectos de deslumbramiento.

Wednesday, 14 April 2010

Edificio de Oficinas en Barcelona con sello LEED

Vista desde el exterior del edificio de oficinas recientemente presentado

Se ha anunciado en algunos medios de comunicación la presentación del edificio de oficinas construido en la Plaza de Europa de L’Hospitalet en Barcelona, por la promotora Layetana. Según se explica, es el primer edificio sostenible en Catalunya y el segundo en España.
Destacaré en los puntos siguientes lo más interesante que he leído:

-BELLO, ÚTIL Y SOSTENIBLE son las tres especificaciones que el Consejero Delegado de Layetana entregó al estudio de arquitectura RCR, asesorado por el ecosociólogo Ramon Folch.

-El edificio es ALARGADO, HORIZONTAL Y BAJO. Es así si se compara con los edificios que le rodean.

-El edificio tiene 5.500 metros cuadrados de oficinas y llevará el nombre de quien lo alquile.

-Cumple todos los requisitos para obtener la aprobación de 1 de los 2 únicos organismos internacionales que expiden certificados de sostenibilidad: el LEED = Leadership in Energy and Environmental Design.

-Dicen que hay 14.000 edificios en el mundo que disponen del LEED.

-Algunos de los puntos que hay que cumplir según el LEED son:

1)No provocar impacto territorial.

2)Minimizar el acceso de transportes de vehículos contaminantes.

3)No actuar como foco de contaminación lumínica.

4)Ser construido con materiales reciclados. En este caso son acero,vidrio y madera.

5)Se aprovecha el agua de lluvia.

6)Los grifos serán de bajo consumo.

7)Los sanitarios serán limpiados con las aguas grises.

8)Hay sensores de dióxido de carbono en los espacios de alta ocupación.

9)Se explotarán al máximo la luz y el calor natural.

-El edificio ahorra:

I) 581 toneladas de dióxido de carbono al año.

II) 67% en iluminación y climatización (Según he podido constatar, la climatización en verano es el coste más elevado de energía en la actualidad, según los estudios últimos realizados y que el Economista Xavier Sala i Martín nos explicava en su último artículo en La Vanguardia titulado La locura de cada verano ).

III) 73% en agua.

IV) El 100% del agua de los grifos será caldeada con energía solar.

V) Los inquilinos se ahorrarían 125.000 € al año.

El Coste de la ejecución ha sido 1.600 €/metro cuadrado y el Precio de alquiler estará entre 12 y 18 €/metro cuadrado.

Espero poder leer en breve un artículo y/o asistir a una conferencia, por un técnico que haya participado en el proyecto.



Wednesday, 7 April 2010

The Dancing House in Prague (Frank Gehry,1996)

View of the façade at The Dancing House in Prague

Detailed view of the façade components and the supporting steel frame

The Dutch bank Ing made an investment for this important project because they aimed to create an icon in Prague. The Architect Frank Gehry accepted the challenge to make a great project in 491 square meters plot.

The construction started in 1994 and the house was finished in 1996.

The building reflects a woman and man, Ginger Rogers and Fred Astair, dancing together.

Observing the façade, it is noticed the following details with regard to the façade:

  • It is a simple trasparent skin in front of the inner façade.
  • The system façade is a point supported glass fixing.
  • The façade is facetted.
  • The glass composition are supposed to be toughened due to the drills in the glass panes.
  • There are four bolds supporting every panel of glass.
  • The joints are opened.
  • The brackets of the supporting steel frame are fixed onto the building structure.The vertical profiles are T sections connected between them through hollow profile sections.
  • The façade supporting steel frame looks like a sailing structure.
The façade system design is innovative considering the design took place in early 90´s, as the first project with point supported glass façade system took place in 1987.
